電動閥門SIL驗證分析

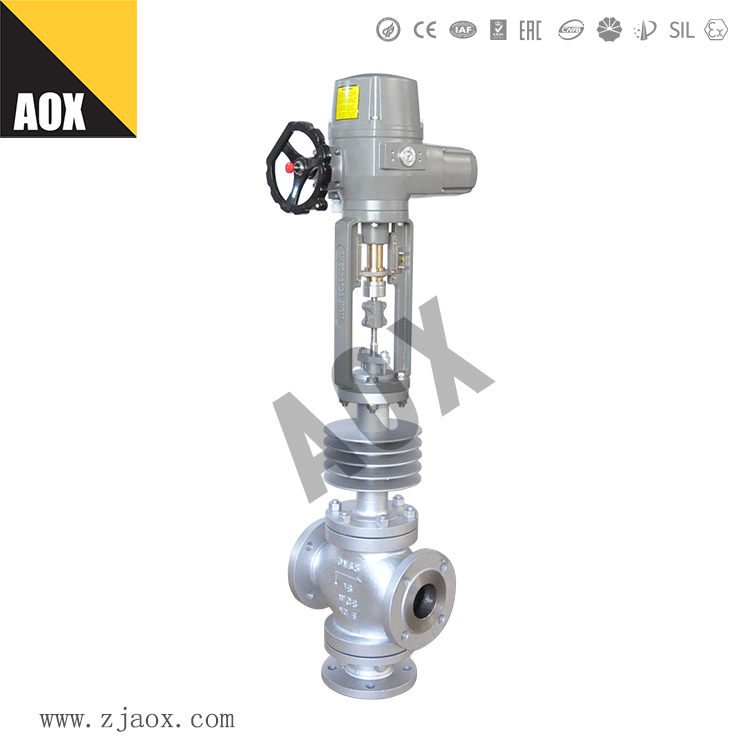

終端元件包括電動閥門、電動執行機構和閥門儀表。根據應用，球閥、蝶閥或控制閥用于緊急關閉(ESD)、排污閥(BDV)或SIS中的其他用途，以使過程進入安全狀態。由澳翔電動閥門廠家介紹一下電動閥門SIL驗證分析。

由于終端元件只是SIF的一部分，因此若不將屬于回路的啟動器和邏輯解算器考慮在內，則難以確定所需的SIL。可從過程工業獲得的統計數據用于提供對所需SIL的符合性的估算。來自O(shè)REDA（海上和陸上可靠性數據）的數據表明，SIF中多達50%的失效可歸因于終端元件，如圖所示。由于終端元件占失效的50%，因此選擇滿足產品設計條件，滿足所需SIL目標并定期測試以確保功能正常的電動閥門非常重要。

在SIL驗證分析期間確定必要時，必須定期對每個設備進行功能測試和證明試驗，以確保在設施的整個生命周期中，可維持SIF所需的SIL等級。終端元件的證明試驗包括安全功能的目視檢查和驗證，其包括完整的電動閥門行程動作，還可以包括安全時間和電動閥門泄漏的驗證。
