電動球閥的工作原理及結構特點

《電動蝶閥的工作原理及結構特點》

電動蝶閥作為一種廣泛應用的流體控制裝置，以其結構簡單、啟閉迅速、操作靈活等特性，在水處理、供暖、化工等多個領域發揮著重要作用。其工作原理及結構設計的之處，是實現快速流體管理的關鍵。

工作原理

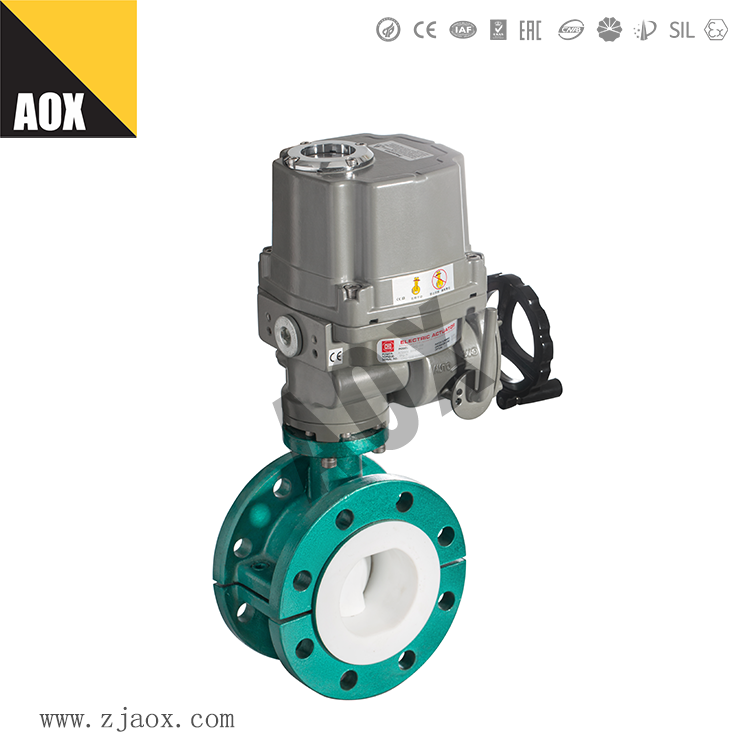

電動蝶閥的核心是一個圓盤形蝶板，安裝于管道直徑內，通過電動執行器驅動蝶板繞軸旋轉實現閥門的開啟與關閉。當電動執行器接收到控制信號（通常為電信號），電機啟動，通過齒輪傳動或蝸輪蝸桿機構減速增扭，帶動蝶板旋轉。蝶板從全開到全關通常只需90度轉角，旋轉過程中，蝶板與閥座的密封面逐漸貼合或分離，從而控制流體的流動。部分蝶閥設計有調節功能，蝶板可在任意角度停留，實現流量的準確調節。

結構特點

1. 簡潔的結構設計：蝶板作為唯一的活動部件，減少了磨損點和故障率，使得電動蝶閥維護簡便，使用壽命長。

2. 體積小、重量輕：相對于同等規格的其他類型閥門，電動蝶閥由于其緊湊的結構設計，占用空間小，便于安裝在有限的空間內。

3. 啟閉迅速：蝶板的90度旋轉即可完成閥門的全開或全關，尤其適合需要快速切斷或開啟流體的場合。

4. 流體阻力?。喝_時，蝶板的厚度是流體通道中唯一的額外阻力，相比球閥等，具有更低的流體阻力和更高的流通能力。

5. 適用范圍廣：電動蝶閥可配備不同材質的蝶板和閥座，適應不同介質、溫度和壓力條件，從清水到含有懸浮顆粒的介質均可處理。

應用場景

電動蝶閥廣泛應用于水廠、污水處理、供暖系統、石化、食品加工、造紙等行業，尤其適合大口徑管道的流量控制。在需要頻繁操作且對時間敏感的系統中，電動蝶閥的自動控制能力展現出了較高的實用價值，是現代工業自動化不可或缺的一部分。

總之，電動蝶閥以其的工作原理和結構特點，成為流體控制領域中快速、經濟、可靠的解決方案，滿足了多樣化的工業應用需求。
