電動閘閥工作原理及結構設計精講

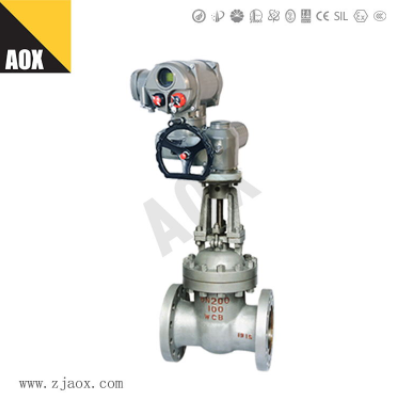

電動閘閥作為一種常見的自動化控制設備，其工作原理基于簡單而有xiao的機械運動，結合現代電力驅動技術，實現流體介質的可靠切斷與開啟。結構上，電動閘閥主要由閥體、閘板、密封圈、電動執行機構及支架部件組成。由澳翔電動閘閥廠家總結一下電動閘閥工作原理及結構設計精講。

電動閘閥工作原理上，當電動執行機構接收到控制信號后，通過減速裝置將電機的旋轉運動轉換為直線運動，推動連接桿帶動閥桿上下移動。閥桿連同與其固聯的閘板隨之動作，閘板垂直于管道走向移動，當閘板向下完全覆蓋閥座時，流道被阻斷，實現關閉；反之，閘板升起，流道暢通，閥門開啟。此過程平穩，且能有xiao隔絕或允許介質流動。

結構設計上，電動閘閥注重耐用與密封性。閥體常采用鑄鋼或不銹鋼，以承受高壓及腐蝕性介質。閘板表面處理確保光滑，減少摩擦，密封圈選用耐溫、耐壓材料，以達到良好的密封效果。電動執行機構則依據使用環境不同，提供多樣化的控制模式，如開關型、調節型，支持遠程控制及反饋信號，便于系統集成與自動化管理。

綜上所述，電動閘閥憑借其堅固的結構設計與可靠的驅動機制，在工業流程控制中發揮著重要的作用，滿足了多種工況下對流體控制的嚴苛要求。
